상세 정보 |
|||
| 기술: | 막 바이오 리액터 | 막: | PVDF / PTFE 호로 섬유, 선택적인 플랫-시이트 |
|---|---|---|---|
| 디자인: | 컨테이너형인 미끄럼 탑재 / | 물 임시.: | 5~35˚C |
| 물 유량: | 최고 315 m3/day | 재료: | 탄소강 |
| 전압: | 380V,415V,220V, 맞춤화될 수 있습니다 | 애플리케이션: | 폐수, 하수 물 처리 |
| 사이즈: | 소형이거나 큽니다 | 제어: | 전자적, 설명서 / PLC |
| 강조하다: | 220V mbr 폐수 처리장,소형 mbr 폐수 처리 plant,220V mbr stp 공장 |
||
제품 설명

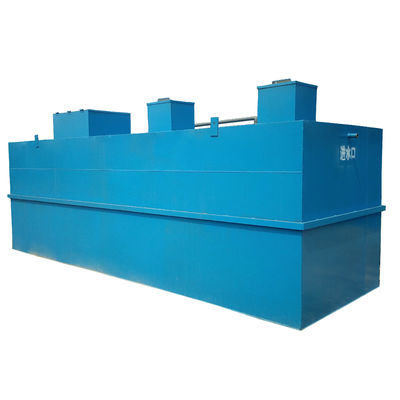

멤브레인 바이오리액터 (MBR)는 패키지 하수 정수장을 타이핑합니다
특징
- 설치 시간과 비용을 줄이는 예비 조립식, 받침대 장착 시스템.
- 공간 절약, 콤팩트 디자인.
- 진보적 질소와 인 제거.
- 더 큰 여과 작용 성능과 삭감하는 공기에 쐼 에너지를 제공하는 중공사 / 평평한 시트 막 모듈.
- 믿을 수 있는 오퍼레이션과 최소 연산자 관심에 대한 미리 프로그램된, 사용자 편의성 제어.
- 타이틀 22는 잇달아 일어나는 고급 품질 유출물을 승인했습니다 (<0>

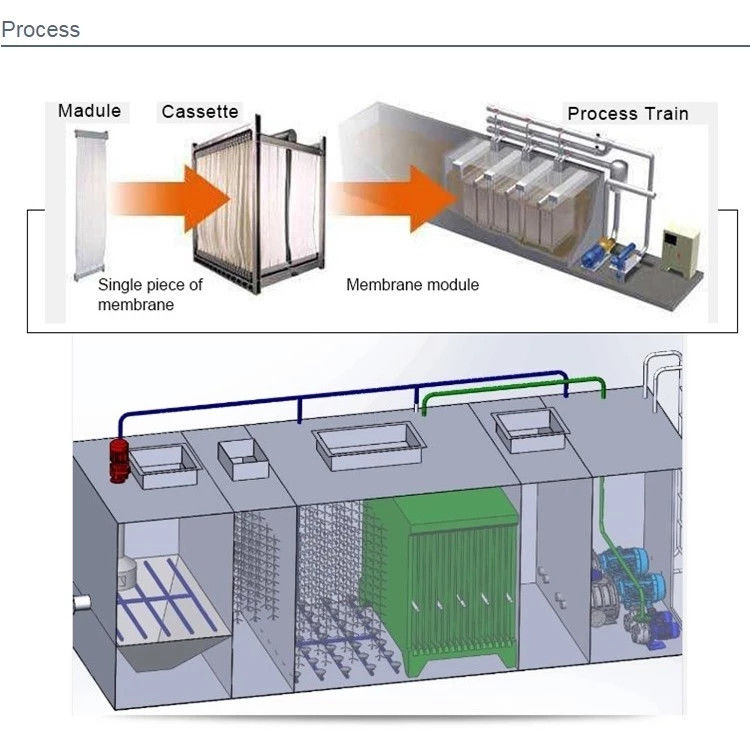

과학 기술적인 프로세스 :
하수 → 그릴 → 조정지 → MBR 바이오리액터 → 방출(재사용)
1. 온도 : 5oC~45oC, 평균 얇은막 개구 0.10 μm.
2. 페하 : 2~12, 멤브레인 두께 : 40μm.
3. 출구 수 혼란 : <1 NTU="">
4. 멤브레인 영역 : 8m2, 요구된 가스 물 비 : 25:1~30:1.
5. 운영 압력 : -0.01 ~ -0.03MPa.
멤브레인 바이오리액터 (MBR)는 패키지 오수 처리장을 타이핑하고 국내 강도 하수를 처리하고,에게 위험 부담 카테고리 상위 어플리케이션에서 재사용 또는 민감한 환경으로 방출에 적합한 수업 A+ 처리 폐수를 달성합니다 설계됩니다.
표준 처리 프로세스는 유입수 선별, 균형 탱크 혼합을 포함합니다, 무산소 & 호기성 처리, 공기 정련과 평 시트 막 여과와 CIP 시스템과 유출하는 소독 (차아염소산염 복용). 멤브레인 바이오리액터는 내부식 FRP로 구성되고, 원격 위치로 쉬운 배포를 위한 자급 자족할 수 있는, 모듈러 시스템입니다.
표준 기술 조건
| 매개 변수 | 유닛 | MBR-020 | MBR-045 | MBR-060 | MBR-075 | MBR-155 | MBR-225 | MBR-315 | |
| 처리 능력 (min/max) | m3/day | 10 / 20 | 22.5 / 45 | 30 / 60 | 37.5 / 75 | 77.5 / 155 | 112.5 / 225 | 157.5 / 315 | |
| (권고된) *1Balance 탱크용량 | m3 | 21 | 47.1 | 62.9 | 78.6 | 162.4 | 235.7 | 330 | |
| (권고된) 크기 *1Treated 배출수조 | m3 | 20 | 45 | 60 | 75 | 155 | 225 | 315 | |
| 슬러지 탱크 크기 | m3 | 3.5 | 9.5 | 13.5 | 22.5 | 32 | 46 | 64 | |
| 슬러지 폐기물 크기 (최대) | m3/month | 5.3 | 13.2 | 17.5 | 21.9 | 45.3 | 65.8 | 92.1 | |
| *2Irrigation 펌프 의무 | 500 kPa에 있는 m3/hr | 2.5 | 5.6 | 7.5 | 9.4 | 19.4 | 28.1 | 39.4 | |
| 스크린 세정 상수도 | 500 kPa에 있는 m3/hr | 1.1 | 2.2 | 2.2 | 2.2 | 5.5 | 7.5 | 11 | |
| 대기 온도 (min/max) | 'Ｃ | 1 / 43 | |||||||
| 전원 공급기 | - | AC 415V, 3개 단계, 50 Hz (다른 전압과 청구하는 대로 이용 가능한 주파수) | |||||||
| 전원 콘 대전제 | MBR 공장 | kW | 9 | 19 | 26 | 36 | 42 | 65 | 83 |
| *2, *3Recirculation 펌프 | 0.75 | 1.1 | 1.1 | 1.5 | 2.2 | 3 | 4 | ||
| *2Irrigation 펌프 | 0.75 | 1.5 | 2.2 | 2.2 | 7.5 | 7.5 | 11 | ||
| 발자국 | FRP 바이오리액터(들) & 액세스 플랫폼 | Ｍ | 6 Ｘ 3.2 | 9 Ｘ 3.2 | 12 Ｘ 3.2 | 12 Ｘ 3.2 | 12 Ｘ 5.6 | 12 Ｘ 8.8 | 12 Ｘ 12 |
| 컨테이너이스드 공장 실 | Ｍ | *4N/A | 6 Ｘ 2.4 | ||||||
| 슬러지 탱크 | Ｍ | Ø1.6 | Ø2.6 | Ø2.97 | Ø3.57 | Ø3.95 | 7.7 Ｘ 3.55 | 8.5 Ｘ 3.95 | |
| 특성 | 유닛 | 유입수 | 유출물 |
| 온도 | 'Ｃ | 15~35 | - |
| *5pH | pH 단위 | 6.5~8.5 | 6.5~8.5 |
| *6Biological 산소요구량 (BOD) | mg/L | *7≤350 | <10> |
| 부유물들 (TSS) | mg/L | *7≤350 | <10> |
| 유화유와 그리스 | mg/L | <2> | - |
| 유리 오일 & 그리스 | mg/L | <0> | - |
| 총질소 (T-N) | mg/L | <50> | <40> |
| 전 인 (T-P) | mg/L | <16> | 4~12 (응고제 선량율에 따른 변수) |
| 총 용해 고형물들 (TDS) | mg/L | <2> | - |
| 혼란 | NTU | - | <2> |
| 대장균 | cfu/100 mL | - | <1> |
| 대장균 분해 바이러스 | pfu/100 mL | - | <1> |
| 클로스트리디아 | cfu/100 mL | - | <1> |
| 자유 염소 | mg/L | - | 0.2~2 |
| *2UV는 투약합니다 | 70% UVT에 있는 mJ/cm2 | 40 | |
| 박테리아 제거 (단지 얇은막) | 로그 | *8≥4 | |
| 바이러스 제거 (단지 얇은막) | 로그 | *8≥1 |
개별적으로 팔린 *1, 선택 사양의 장비, 기반으로 한 *3 정립이 *5 유입수 알칼리성이 부적당한 곳에서 부식성 복용이 요구될 수 있습니다, *6 TKN에 대한 BOD의 비율이 ≤5 인 곳에서 자당 복용이 요구될 수 있다고 처리 폐수 탱크용량, 바이오리액터에 대한 *4 공장 실 일체형에게 권한 *2, 치료되지 않은 가정 폐수의 *7 전형적 구성 ; 더 높게 /는 청구하는 대로 이용 가능한 설계값을 낮춥니다, *8 추가적 로그 신용이 UV와 염소 처리로 이용 가능합니다 ;
표준 포함 + 옵션
= 기준 공급, 오우 = 선택적 공급, - = 이용 가능하지 않습니다
| 장비 | MBR-020 | MBR-045 | MBR-060 | MBR-075 | MBR-155 | MBR-225 | MBR-315 | ||
| 자동 흡입구 스크린 (2차원에서 2 밀리미터) | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 유입하는 믹싱 펌프 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 유입하는 급수관 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 알루미늄 액세스 플랫폼 & 사다리(들)과 FRP 바이오리액터(들) | 수중 포기기와 MLR 펌프와 호기 존 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 평판막과 물속에 잠길 수 있는 RAS / WAS 펌프와 MBR 구역 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| CIP / 얇은막 같은 높이 탱크 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 바이오리액터 지붕 (COLORBOND® 강철 판금) | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 에어콘과 발전소 방, 정비를 위한 머리위 리미팅과 GPO | 화학적 복용 | 응고제 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| 차아염소산염 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 자당 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 부식제 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| MBR는 펌프를 침투합니다 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 처리 폐수 탱크 재순환 펌프 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 가압된 UV 반응 장치 (non-validated*1) | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 터치 스크린 HMI와 PLC 제어 시스템 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 외부적으로 말 탄 MBR 공기 물에 씻겨 나간 곳 송풍기 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 표면에 뜬 샘플링 점과 배출〔토출］ 밸브와 슬러지 탱크 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| 수리 펌프 & 레벨 제어와 표면에 뜬 우물 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 레벨 제어와 기계적 흐름 분쇄기 / 유량 측정계와 관개 펌프 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 계측기 | 표준 패키지 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |
| 원격 감시와 고급 패키지 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | 오우 | ||
| 계측기와 제어 | 표준 패키지 | 고급 패키지 | |
| 레벨 스위치 | 균형, 바이오리액터와 처리 폐수 탱크 | ✓ | - |
| 화학적 복용 & 슬러지 탱크 플로트실 액면 높이 스위치 | ✓ | ✓ | |
| 준위 전송기 | 균형, 바이오리액터와 처리 폐수 탱크 | - | ✓ |
| 증압기 | 얇은막 차등 압력 | ✓ | ✓ |
| 압력 스위치와 계측기 | ✓ | ✓ | |
| 유량 측정계 | 유입하는 공급, MLR와 RAS / WAS | ✓ | ✓ |
| (선택적 관개 펌프로) 페르메아트와 관개 펌프 | - | ✓ | |
| 유량 지시계 | 흐름을 침투하세요 | ✓ | - |
| 기계적 흐름 분쇄기 | (선택적 관개 펌프로) 관개 펌프 | ✓ | - |
| 분석기 | 호기 존 용존 산소 | ✓ | ✓ |
| 호기 존 pH 분석기 | - | ✓ | |
| MBR 구역 혼합액 부유 고형물들 | - | ✓ | |
| 혼란을 침투하세요 | - | ✓ | |
| 페르메아트 pH와 자유 염소 | - | ✓ | |
| (선택적 UV 스테리리세르로) UV 강도 센서 | - | ✓ | |
| 가변속구동 | 유입하는 급수관 | - | ✓ |
| 수중 포기기 | ✓ | ✓ | |
| MLR 펌프 | - | ✓ | |
| RAS / WAS 펌프 | - | ✓ | |
| MBR는 펌프를 침투합니다 | - | ✓ | |
| 능력 원격 감시 & 제어 | - | ✓ | |
더 많은 특징 :
1. 효율이 높은 고액 분리 때문에, 그것은 효율적으로 하수 또는 어떤 필요 침강 탱크 또는 필터 장치에서 SS, 콜로이달 물질과 고인 미생물을 제거할 수 없습니다,도 또한 다른 고체-액체 분리 장치.
2. MBR가 생물 처리 유닛에 생물자원이 고농도를 유지하게 할 수 있다고, 이렇게 하여 대단히 부피 적재를 향상시킵니다. 한편, 고능률 막 분리는 HRT를 줄일 수 있습니다. 장치는 소형 구조와 좁은 공간 전용과 함께 있습니다.
3. MBR는 박테리아를 여과할 수 있습니다, 바이러스, 그것과 같은 유해 물질의 부품이 분명히 투약 소독 적정량을 구하고, 매우 출력 물의 품질을 향상시키고 운영비를 줄이고 물의 적용범위를 넓힐 수 있습니다.
4. MBR의 강한 차단 기능 때문에, 그것은 동시에, 좋은 모든 종류의 세균 그룹의 손실을 피하기 위한 원자로에서 세균이 박테리아의 성장을 유지할 수 있습니다 (질소화 균과 같이), 매끄럽게 신진 대사 시스템 프로세스를 만들기 위해 분해를 향상시키는 것은 힘든 데그라드러블 고분자 유기물의 체류 시간 길어질 수 있습니다. 체제는 강한 임팩트 저항과 넓은 적합성을 가지고 있습니다.
5. 그것은 HRT와 SRT의 완전히 분리를 실현할 수 있습니다. 장기 포기법에 의해, 그것은 유기물을 소비할 수 있습니다, 이론적으로 어떤 잉여 오니 방출의 효과를 달성할 수 있습니다, 이렇게 하여 의미 심장하게 흑자 슬러지 처리 비용을 줄입니다.
6. 유일한 운용 모드는 멤브레인 표면을 어떤 블로킹으로 만들지 않고 세척용 인터벌 시간이 오랫동안 있습니다. 멤브레인 모듈이 개별적으로 청소될 수 있기 때문에, 얇은막을 청소하기 위한 방법은 쉽습니다, 그러므로, 유지가 편익이고 단순합니다.
모듈 설계는 기계를 탄력적이게 합니다, 그것이 크기를 확대하기 쉽습니다.
장점 :
1) 종래의 프로세스와 50% 지역 비교를 구할 수 있습니다
2)높은 에어레이션 탱크 내 혼합액의 부유물 농도 폐수를 처리할 수 있습니다 (<10g>
3)다른 수질을 위한 안정된 생산하는 수질
4)생산량 찌꺼기 가치는 낮고 처리 슬러지 수수료를 낮춥니다
5)쉽고 저조업 비용 세척된 저소모
6)장비는 탄소강 통합, 생물학적 산화이고 막 반응과 후세공정이 똑같은 통합 오수 처리장에서 작동합니다
MBR 통합 시스템 /Package 오수 처리장 낮은 콘크리트 구조가 차지한 (7)비교
지역과 건설은 쉽습니다 . 토대를 할 단지 필요가 있으세요
(8)깡통은 지하여서 갔고 표면이 그린링을 할 수 있습니다
