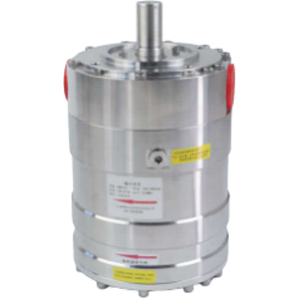

중대형 산업용 수처리 시스템, 특히 고수요 산업용 역삼투압(RO) 설비에서 수처리 소모품 의 품질은 운영 안정성, 효율성 및 장기적인 비용 효율성을 직접적으로 결정합니다. DHP 17 액시얼 피스톤 펌프, Wuxi Fenigal Science and Technology Co., Ltd.와 OEM 파트너인 Shenzhen CW Environment Technology가 공동 개발한 이 제품은 산업용 RO 시나리오에 맞춰 제작된 고성능 고압 펌프입니다. 수처리 소모품의 핵심 구성 요소로서, 고압, 대유량, 저점도 부식성 유체를 이송하는 중요한 과제를 해결하여 대형 해수 담수화 플랜트, 산업 폐수 무방류 프로젝트, 식품/제약 멤브레인 농축 공정에 필수적입니다.
DHP 17 액시얼 피스톤 펌프는 Fenigal의 DHP 시리즈의 핵심 구성 요소로, 30년 이상의 고압 플런저 펌프 R&D 전문성을 바탕으로 제작되었습니다. 1990년부터 Fenigal은 외국의 기술 독점을 깨고 수입 장비의 높은 비용 문제를 해결하는 데 주력해 왔으며, DHP 17은 16-20 m³/h 유량 범위를 갖춘 고압 플런저 펌프 분야에서 국내 격차를 더욱 메우고 있습니다. 이러한 포지셔닝은 프리미엄 수처리 소모품의 신뢰할 수 있는 공급업체로서의 지위를 공고히 합니다.
핵심적으로, 이 펌프는 액시얼 피스톤 원리에 따라 작동합니다. 즉, 플런저가 플런저 보어 내에서 구동축과 평행하게 왕복 운동하여 효율적인 고압 유체 이송을 가능하게 하는 체적 변화를 생성합니다. 일반적인 수처리 소모품과 차별화되는 결정적인 혁신은 유체 자체 윤활 설계입니다. 즉, 윤활유로 이송된 액체를 사용하여 기존의 윤활유 탱크가 필요하지 않습니다. 이는 유지 관리를 단순화할 뿐만 아니라 오일 누출로 인해 RO 매체가 오염되는 것을 근본적으로 방지하여 엄격한 순도 요구 사항(예: 식품 및 제약 산업의 주스 농축, 전통 중국 의학 추출물 정제)이 있는 시나리오에 이상적입니다.
또한, 펌프는 표준 플러시 체크 밸브를 통합합니다. 펌프가 정지하면 이 밸브는 입구에서 출구로의 일방향 유체 흐름을 보장하여 펌프의 씰과 역삼투압 멤브레인을 손상시킬 수 있는 매체의 역류를 방지합니다. 이는 또 다른 고가치 수처리 소모품입니다. 내구성과 성능 측면에서 DHP 17은 DHP 시리즈의 세 가지 핵심 장점을 상속받았습니다.
- 뛰어난 내식성: 주요 구성 요소는 2205 듀플렉스 스테인리스 스틸(SAF 2205 / EN 1.4462 / UNS 31803)로 제작되어 고염분 및 고부식성 유체(예: 해수, 석탄 화력 발전소 탈황 폐수)에 대한 탁월한 저항성을 제공합니다. 이는 가혹한 수처리 환경에서 장기간 안정적인 작동을 보장하며, 내구성이 뛰어난 수처리 소모품에 필수적입니다.
- 저소음 및 저진동: 최적화된 다중 플런저 배열은 원심 펌프보다 훨씬 낮은 펄스 진폭을 제어하며, 소음은 ≤85 dB(A)(EN ISO 3744-2010 기준)입니다. 이는 시립 상수도 공급소 및 식품 작업장의 엄격한 환경 요구 사항을 충족합니다.
- 공간 절약형 소형화: 대유량 용량에도 불구하고 펌프는 모터 또는 내연 기관에 직접 설치할 수 있으며, 추가 공간이 필요하지 않습니다. 이는 해안 공장이나 섬 담수화 스테이션과 같이 공간이 제한된 시나리오에 매우 중요합니다.
중대형 산업용 RO용 수처리 소모품을 선택하는 사용자의 경우, 호환성을 보장하고 시스템 병목 현상을 방지하려면 정확한 기술 매개변수가 중요합니다. DHP 17의 매개변수는 고유량, 고압 요구 사항에 최적화되어 있으며, 아래 표에 자세히 나와 있습니다.
고정 변위 액시얼 피스톤 펌프인 DHP 17의 유량은 입력축 회전 속도와 엄격한 비례 관계를 갖습니다. 이는 수처리 소모품으로서의 적응성을 향상시키는 핵심 기능입니다. 사용자는 다음 공식을 사용하여 동적 유량 요구 사항에 맞게 모터 속도를 조정할 수 있습니다.
선택된 모터 회전 속도(r/min) = (필요 유량(m³/h) × 정격 회전 속도(1500 r/min)) / 정격 유량(16.9 m³/h)
예를 들어, 700 rpm에서 펌프는 약 7.9 m³/h의 유량을 제공하고, 1200 rpm에서 약 13.5 m³/h에 도달하며, 정격 1500 rpm에서 16.9 m³/h를 달성합니다. 이러한 유연성을 통해 피크 시립 상수도 공급 기간 또는 공장의 변동하는 폐수량과 같은 다양한 요구 사항에 적응하면서 다른 수처리 소모품과의 일관성을 유지할 수 있습니다.
에너지 비용은 중대형 수처리 시스템에서 주요 고려 사항입니다. DHP 17의 전력 요구 사항은 고성능과 효율성의 균형을 맞추도록 최적화되어 사용자가 적절한 모터를 선택하고 과부하를 방지하여 펌프와 다른 수처리 소모품을 모두 보호하는 데 도움이 됩니다. 아래 표는 일반적인 압력에서의 전력 값을 보여줍니다.
적절한 설치 및 작동은 DHP 17의 수명을 최대화하고 다른 수처리 소모품(예: RO 멤브레인, 고압 필터)의 무결성을 유지하는 데 필수적입니다. 다음은 핵심 지침입니다.
산업용 RO 매체(예: 해수, 고염분 폐수)에는 펌프의 내부 정밀 구성 요소(예: 플런저와 플런저 슬리브 사이의 좁은 간극)를 손상시킬 수 있는 미세 입자가 포함되는 경우가 많습니다. 이를 방지하려면 10 μm 절대 정확도 깊이 필터 (중요한 지원 수처리 소모품)를 펌프 입구에 설치해야 합니다. 이 필터는 10 μm보다 큰 입자에 대해 99.98%의 여과 효율을 달성해야 합니다(β10>5000). 백 필터(효율이 90%에 불과함)는 미세 입자를 차단할 수 없어 펌프가 빠르게 마모되고 수처리 소모품의 교체 비용이 증가하므로 금지됩니다. 스파이럴 와운드 필터 엘리먼트가 강력히 권장됩니다.
- 저압 보호: 입구에 저압 제어 스위치(1 Bar로 설정)를 설치합니다. 압력이 1 Bar 미만으로 떨어지면 펌프가 자동으로 정지하여 플런저를 긁고 씰을 손상시킬 수 있는 캐비테이션을 방지합니다(교체 비용이 많이 드는 수처리 소모품).
- 고압 보호: 펌프 출구와 RO 멤브레인 사이에 고압 제어 스위치(70 Bar로 설정)를 설치합니다. 이렇게 하면 과압 시 펌프가 정지하여 멤브레인(수리 또는 교체 비용이 많이 드는 핵심 수처리 소모품)을 보호합니다.
- 안전 밸브: 시동 후 순간적인 압력 급증을 흡수하여 시스템 및 수처리 소모품의 손상을 방지하기 위해 안전 밸브(제품 설명서 10장 참조)가 필수입니다.
펌프를 시동하기 전에:
- 펌프 또는 RO 멤브레인을 막거나 긁을 수 있는 용접 슬래그, 파편 또는 녹을 제거하기 위해 파이프라인과 시스템을 철저히 플러시합니다.
- 펌프 및 시스템에서 공기를 배출하여 캐비테이션을 방지하기 위해 펌프 본체의 배기 밸브를 사용합니다.
- 펌프의 회전 방향이 펌프 본체의 화살표와 일치하는지 확인합니다.
- 중요 경고: 출구 밸브를 닫은 상태에서 펌프를 절대 시동하지 마십시오. 이렇게 하면 안전 밸브가 자주 작동하거나 파이프라인이 파열되어 펌프 및 주변 수처리 소모품에 대한 비용이 많이 드는 가동 중단 및 수리가 발생할 수 있습니다.

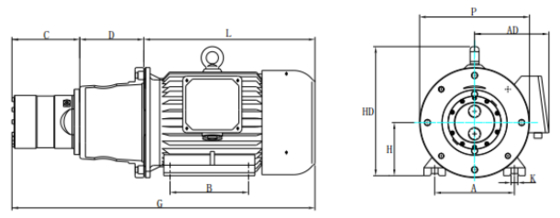

DHP 17의 치수는 중대형 수처리 설비와의 쉬운 통합을 위해 설계되었습니다. 입구와 출구에는 M52×1.5 나사산(21 mm 깊이)이 있으며, 고압 유체에 대한 안전한 밀봉을 보장하기 위해 소형 모델보다 깊어 일치하는 고압 파이프 피팅(또 다른 필수 수처리 소모품)이 필요합니다. 주파수 변환 모터와 함께 사용하면 전체 장비의 치수는 모터 전력에 따라 다르며, 아래에 표시됩니다(단위: mm):
적절한 유지 관리는 고가치 수처리 소모품인 DHP 17이 장기간의 신뢰성을 제공하도록 보장하는 반면, Fenigal의 포괄적인 보증 서비스는 중대형 시스템의 가동 중단을 최소화합니다.
- 일일 유지 관리: 소음, 진동 및 입구/출구 압력을 실시간으로 모니터링합니다. 이상(예: 갑작스러운 소음 증가)이 발생하면 플런저 마모, 씰 노후화 또는 필터 막힘을 검사하기 위해 즉시 펌프를 정지합니다. 고염분 환경(예: 해수 담수화)에서는 각 정지 후 펌프 캐비티를 깨끗한 물로 플러시합니다. 잔류 염수를 배출하고 염 결정화를 방지하기 위해 펌프를 잠시(10-20초) 시동합니다.
- 정지 유지 관리: 단기 정지(≤3일)의 경우 펌프에 매체를 채워 둡니다(플러싱 불필요). 중기 정지(3～15일)의 경우 깨끗한 물로 철저히 플러시합니다. 장기 정지(>15일)의 경우 식품 등급 살균제가 주입된 깨끗한 물을 사용하여 플러시한 다음 입구/출구를 밀봉하여 불순물을 차단합니다.
- 정기 검사: 8000시간 작동 후 전체 분해를 수행합니다. 마모된 부품(예: 씰 플레이트, 플런저 슬리브)을 교체하고(필수 수처리 소모품) 체크 밸브의 조임을 확인하여 내부 누출을 방지합니다. 입구/출구의 나사산 마모를 검사하고 가스켓을 즉시 교체합니다.
Fenigal은 이 수처리 소모품에 대한 엔드 투 엔드 지원을 제공하여 중대형 시스템이 원활하게 작동하도록 보장합니다.
- 중대형 시나리오 적응성: 대형 해수 담수화, 산업 폐수 무방류 및 식품/제약 농축에 맞춰 제작되어 핵심 수처리 소모품으로서 고유량, 고압 요구 사항을 충족합니다.
- 뛰어난 신뢰성: 자체 윤활 및 2205 스테인리스 스틸은 오일 오염 및 부식을 제거하여 다른 수처리 소모품과 함께 안정적인 작동을 보장합니다.
- 쉬운 통합 및 낮은 유지 보수: 소형 설계로 설치가 간소화되고 자체 윤활로 유지 관리가 줄어들어 전체 시스템 비용이 절감됩니다.
- 강력한 애프터 서비스 지원: 24시간 고장 대응 및 정품 예비 부품은 가동 중단을 최소화하여 수처리 소모품에 대한 투자를 보호합니다.
고성능 고압 펌프가 필요한 중대형 산업용 RO 시스템(중요한 수처리 소모품)의 경우 DHP 17 액시얼 피스톤 펌프가 이상적인 선택입니다. 자세한 정보 또는 选型 지원을 원하시면 지금 Fenigal에 문의하십시오.
