상세 정보 |
|||
| 총 투과 흐름: | 1,000m³/일(41.7m³/h, 264,000 GPD) | 모듈별 흐름: | 500m³/일(20.8m³/h, 132,000 GPD) |
|---|---|---|---|
| 회수율: | 75% 표준 / 80% 최대 | 급수 TDS: | ≤ 3,500ppm |
| 소금 거부: | ≥ 99.0% | 작동 압력: | 10~16bar(모듈당) |
| 강조하다: | 듀얼 모듈 컨테이너화 된 RO,확장 가능한 BWRO 컨테이너 시스템,1000m3 일용 모듈식 물 공장 |
||
제품 설명

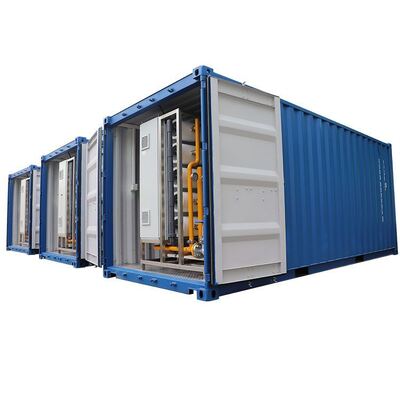

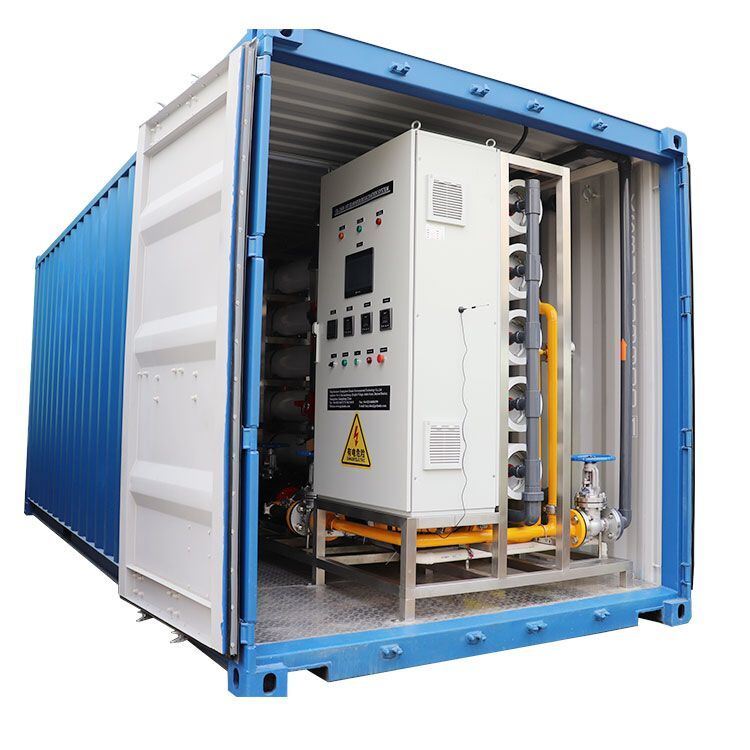

FRO-CDual-1000은 확장 가능한 수처리 아키텍처의 돌파구를 나타냅니다.고품질의 ISO 컨테이너 모듈이 서로 연결되어 평행 구성에서 작동합니다.이 쌍모듈 설계는 N + 1 과잉성을 제공함으로써 대용량 컨테이너화 수처리를 근본적으로 재구성합니다.수분 생산을 중단하지 않고 유지보수를 위해 개별 모듈을 고립할 수 있도록, 그리고 단일 대규모 발전소의 자본 강도 없이 점진적 인 생산력 확대에 대한 명확한 경로를 제공합니다.
- 트윈 모듈 N+1 리던스:500 m3/day 컨테이너화 된 동일한 두 개의 RO 열차가 공통 공급 분포와 침투 수집 헤더를 통해 병렬로 작동합니다.유지보수 또는 예기치 않은 정지 중 지속적인 물 생산을 보장합니다..
- 분산된 PLC를 가진 중앙 SCADA:각 모듈은 중앙 마스터 SCADA 컨트롤러와 함께 자체 S7-1200 PLC를 갖추고 있으며 15 인치 HMI 워크스테이션을 통해 통일된 운영자 인터페이스를 제공합니다.

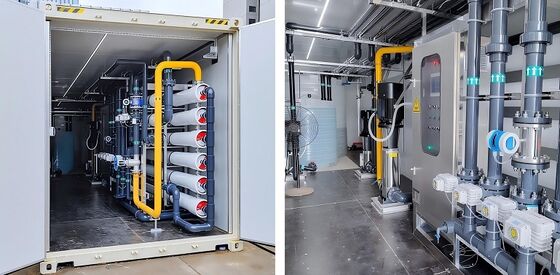

- 모듈당 42개의 프리미엄 망막:각 500m3/day 모듈에는 최적화된 3단계 배열에 구성된 42개의 DOW 필름텍 BW30-8040 막 요소가 포함되어 있으며, 99%를 초과하는 예외적인 소금 거부 성능을 제공합니다.
- 독립 모듈 격리 밸브:전용 자동화 된 나비 밸브는 SCADA 인터페이스를 통해 30 초 이내에 모든 단일 모듈의 완전한 수압 격리를 가능하게합니다.
- 분자당 Grundfos CRN VFD 펌프:두 모듈 모두 독립적인 Grundfos CRN 시리즈 SS316L 수직 다단계 펌프와 전용 변주 주파수 드라이브가 장착되어 있습니다.
- 합동 화학 복용 시스템:독립적인 반 스칼랜트, 나트륨 비섬유화, 나트륨 하이드록시드 투여 펌프, 효율적인 재수급 물류를 위한 중앙화학 저장소
- 확장 가능한 확장 아키텍처최대 2개의 추가 500m3/day 모듈을 수용할 수 있도록 미리 구성되어 있으며, 향후 전체 용량 2,000m3/day까지 확장할 수 있습니다.
| 매개 변수 | 사양 |
|---|---|
| 모델 | FRO-CDual-1000 |
| 전체 횡단 흐름 (두 모듈) | 1,000 m3/day (41.7 m3/h, 264,000 GPD) |
| 모듈당 퍼메이트 흐름 | 500 m3/day (20.8 m3/h, 132,000 GPD) |
| 회수율 (모듈당) | 75% 표준 / 80% 최대 |
| 먹이 물 TDS | ≤ 3500ppm |
| 명목 소금 거부 | ≥ 99.0% |
| 전체 망막 | 84 * DOW BW30-8040 (모듈당 42개) |
| 가동 압력 | 10~16bar (모듈당) |
| 모듈당 전력 | 95kW (380V/50Hz) |
| 전체 설치 전력 | 190 kW (100% 부하, 두 모듈) |
| 모듈당 컨테이너 | 40ft High Cube ISO, CSC 인증 |
| 모듈 당 작동 무게 | 약 16,000kg |
| 연결 파이프 | DN150 SS304 피드/퍼메이트/콘센트레이트 공통 헤더 |
| 모듈 격리 밸브 | DN150 Pneumatic Butterfly, 고장 폐쇄 |
| 제어 아키텍처 | 분포: 2 * S7-1200 + 1 * 중앙 마스터 SCADA HMI |
| 원격 접속 | 모듈당 4G VPN 라우터 + 중앙 이더넷 스위치 |
FRO-CDual-1000은 신뢰성, 확장성 및 운영 연속성이 똑같이 중요한 수처리 애플리케이션을 위해 설계되었습니다.주요 도입 시나리오는 30명의 인구를 가진 도시에 서비스를 제공하는 시립 물 공급 시스템을 포함합니다.,000에서 60,000, 지역 해수화 공장, 광산 및 광물 처리 작업, 대규모 식품 및 음료 제조 시설 및 발전 시설.모듈 구조는 프로젝트 자금 조달에 중요한 이점을 제공합니다., 초기 생산 용량을 희생하지 않고 투입 시간대에 걸쳐 자본 지출을 단계적으로 할 수 있습니다.
각 FRO-CDual-1000 쌍모듈 시스템은 개별 모듈을 48시간 동안 500m3/day의 습기 테스트를 포함하여 일련의 공장 수용 테스트를 거칩니다.다음으로 통합 시스템 테스트로 두 모듈이 24시간 동안 병렬 작동합니다.두 컨테이너 모두 CSC 인증과 함께 표준 ISO 단위로 배포됩니다. 포괄적인 문서 패키지는 시스템 수준의 P&ID, 전기 단일 라인 다이어그램, O&M 매뉴얼,통합 시스템 시공 절차선택적 서비스는 현장 설치 감독, 통합 시스템 시공, 운영자 교육 프로그램 및 장기 서비스 계약을 포함한다.
